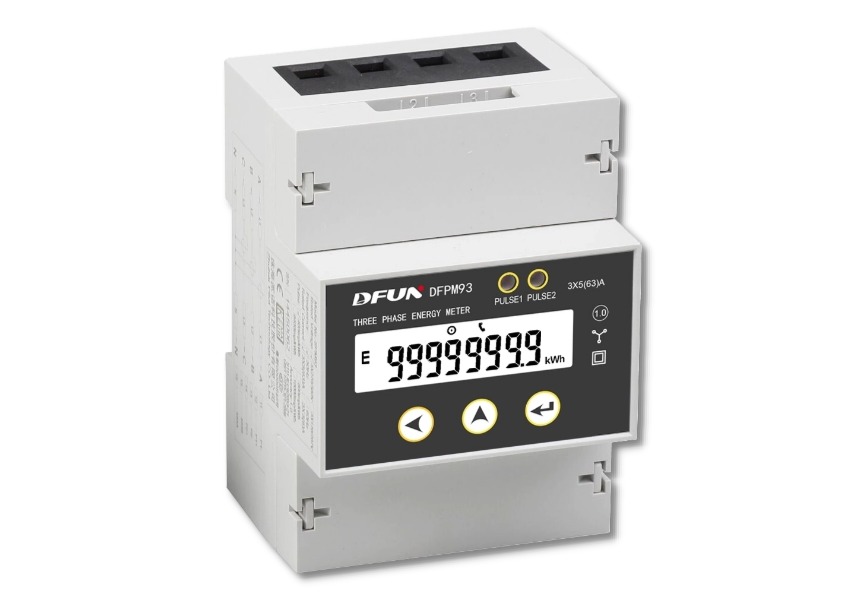

三相导轨电表 DFPM93

DFPM93 三相导轨电表

产品特点

• 适用于3x120/207VAC、3x220/380VAC低压系统

• LCD液晶7+1位显示 ( 9999999.9kWh )，背光显示总有功/无功电能、输入/输出有功电能、输入/输出无功电能、复费率电能、电压、电流、总/相有功功率、总/相功率因数、频率等

• 精准计量，有功电能直连式1级、经互感式0.5S级

• 支持4种费率（尖、峰、平、谷）、2时区、每个时区14个时段

• 支持历史日/月电能统计，日电能冻结功能

• 支持过压、欠压、带载计时功能

• 1路RS485通讯接口，支持Modbus-RTU和DL/T645-2007通讯协议 ( 可选 )

• 1路无源脉冲输出，带LED指示灯指示

• 35mm DIN标准导轨安装，符合DIN EN-50022标准

功能

▪ 数据监控：U、I、P、Q、S、PF、F、kWh、kvarh 和多税制能源值

▪ 波特率：2400、4800、9600bps

▪ 脉冲输出：2 个 kWh 或 kvarh 通道

▪ 准确性：kWh 精度：1 级，用于 3×5(63) 直接

                 kWh 精度：3×5(6)A 通过 CT 的 0.5s 级

▪ 频率：50Hz/ 60Hz（可选），

             范围：47~65Hz

方面

安装：35mm 导轨安装

尺寸（长*宽*高）：100*72*65mm

工频耐压：  2kV

脉冲常数：1000

能量消耗：<2W

启动电流：0.4%Ib（直接连接），0.2%Ib（通过 CT）

接线图示

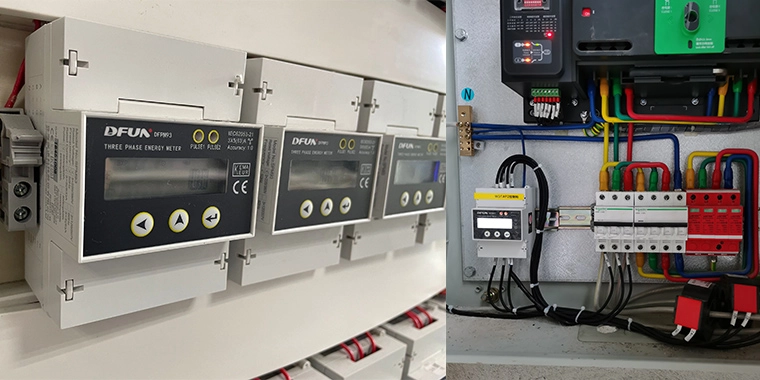

现场安装

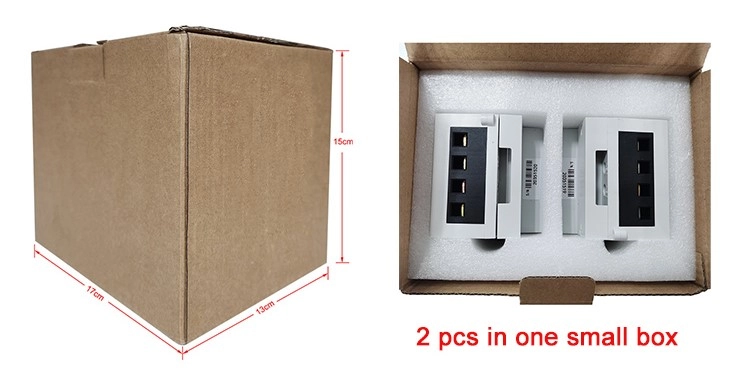

包装

 视频说明
